Wayon維安代理商推出首款集成硅基共模濾波和靜電防護的ESD&EMI產品
隨著家庭娛樂設備高速率互聯通信和不斷小型化的需求趨勢，不同通信接口之間的干擾愈發嚴重。例如USB3.0和WIFI之間就經常會出現同頻干擾問題。而Wayon的集成硅基共模濾波和靜電防護的產品專門用于移動設備高速數據傳輸端口的EMI噪聲濾除和ESD靜電保護，不僅滿足了設備小型化的需求，同時也有效避免了信號干擾。

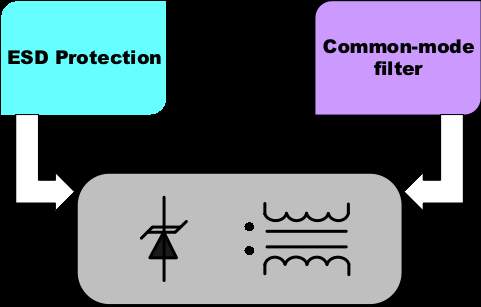

該產品采用行業領先的半導體硅材料共模電感技術，集成多路超低電容的TVS陣列，結合超小型化的DFN封裝，具有高共模抑制比，超寬的差模頻帶，以及超低的ESD鉗位電壓等特點，為諸如USB、HDMI、MHL、MIPI、LVDS等高速數據傳輸系統的EMC能力改善和靜電防護提供保障。該技術產品已經在國際客戶批量交付使用，累計出貨超過1000萬片。

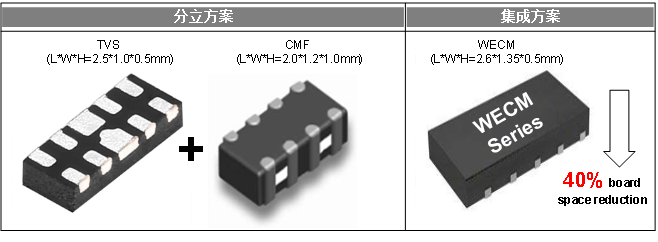

采用硅基共模電感和靜電防護集成的方案，不僅可以提高器件參數的一致性，更為分立方案的用戶節省40%的PCB空間。
*CMF=common mode filter

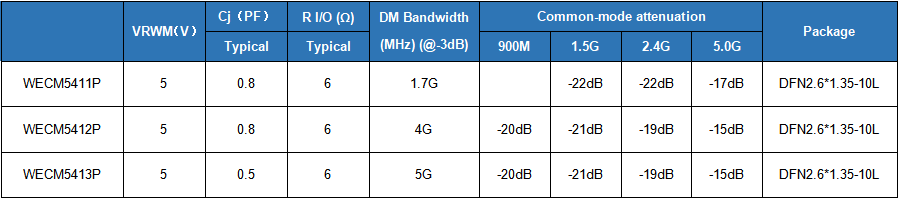

Wayon WECM量產產品系列

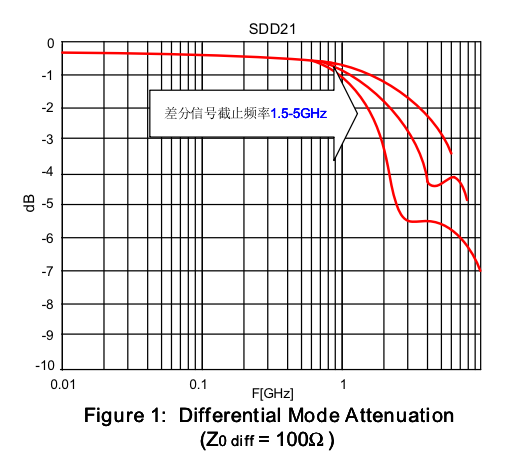

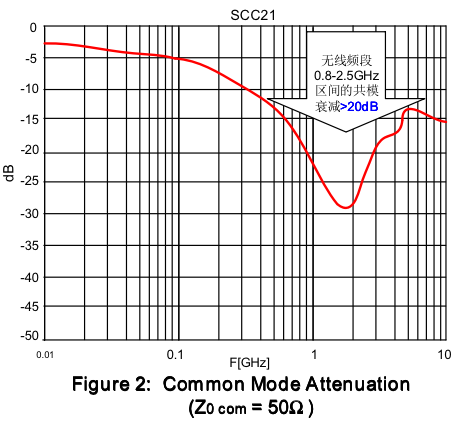

· 插入損耗 - Insertion loss

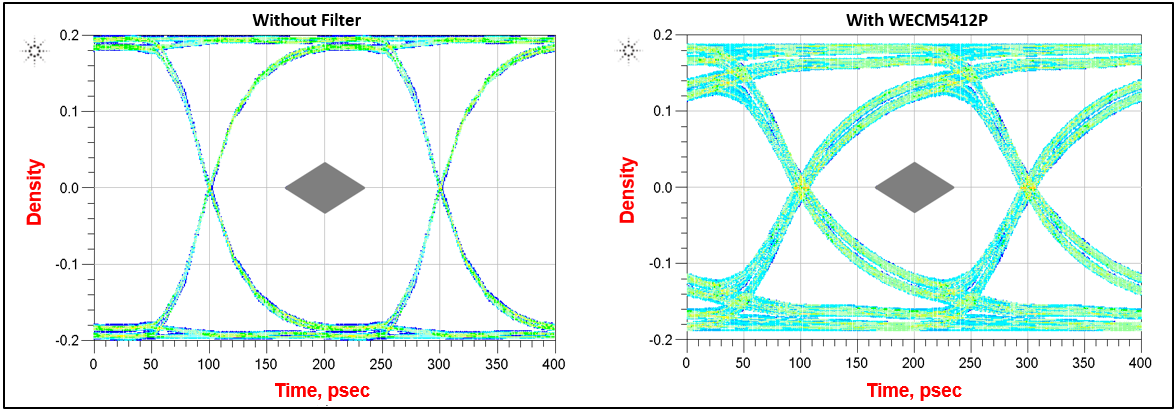

· 信號完整性- Eye Diagram Temp
Figure 3: USB 3.0 Eye Diagram Test for 5Gbps Data Rat
深圳市京柏微科技有限公司是ST代理分銷商，Cypress賽普拉斯代理分銷商，TOREX代理商，Magntek麥歌恩代理商，Silery矽力杰代理商，松木代理商，冠禹代理商，維安WAYON代理商,代理的產品有維安電源管理 IC,維安MCU，維安E-FUSE，維安LDO,維安PPTC，維安保險絲，維安PPTC，維安ESD，維安IGBT，維安二三極管，維安TVS，維安MOS，維安充電IC，維安負載開關等產品。
PartNumber VRWM（V） VBR（V）Min Cj（PF） Ipp（A）
WE10215W 5 5.5 17(TYP) 22(MAX) 15
WE2.5DMS 2.5 2.7 15(TYP) 20(MAX) 10
WE2.5DMS-B 2.5 3 25 8
WS03DTRMS-B 3.3 3.7 0.35(TYP) 0.45(MAX) 3
WE03DUCMS-B 3.3 5 0.25(TYP) 0.35(MAX) 4
WE03DMS-BH 3.3 3.5 22(TYP) 30(MAX) 12
WE03DUCSOC 3.3 5.5 0.6(TYP) 0.8(MAX) 4
WE03DMS-B 3.3 3.5 20 10
WE03DUCS 3.3 3.7 0.5 3
WS03DTUMS-B 3.3 3.7 0.6(TYP) 0.7(MAX) 5.5
WS03DTUMS-BL 3.3 3.7 0.6 4.5
WE05DMSD 5 6.0-9.0 28(TYP) 4
WE05DUCMS-BA 5 6.0-10.0 0.3(TYP) 0.6(MAX) 3
WS05DTUMS-BL 5 6 0.6(TYP) 0.7(MAX) 4.5
WE05DUCMS 5 6.5 0.35(TYP) 0.6(MAX) 3
WS05DTRMS-B 5 5.5 0.3(TYP) 0.45(MAX) 2
WS05DMS-B 5 5.5 17(TYP) 30(MAX) 13
WE05DGCMS-BH 5 6 0.23 3
WE05DUCMS-B 5 6 0.5 4
WE05DLCMS-B 5 6 3.5 2
WE05DMS-BH 5 5.6 20 10
WS05DTUMS-B 5 6 0.6 4.5
WE07DMS-B 7 8 10（TYP） 5
WE08DMS-B 8 8.5 10(TYP) 15(MAX) 5
WE12DMS-BH 12 13.3 20(MAX) 8
WE12DMS-B 12 13.3 12 4
WS61418S 18 19 0.5(TYP) 0.7(MAX) 4
WS61419S 24 27 0.5(TYP) 0.7(MAX) 4
WE2.5DF-B 2.5 3 18 8
WS03DPMFV 3.3 3.7-7 140(TYP) 180(MAX) 60
WS03DUCMFH-B 3.3 3.7 1.0(TYP) 1.5(MAX) 19
WE3.3DF-BS 3.3 3.7 20（MAX) 7
WS03DTRF-B 3.3 3.7 0.4(TYP) 0.6(MAX) 2.5
WE3.3DF-B 3.3 3.7 20 7
WE3.3DF-BH 3.3 3.7 20 11
WS03DPF-B 3.3 4 70 30
WS03DPMF-BHM 3.3 3.7 240 100
WS03DTUF-B 3.3 3.7 0.6 5.5
WS03DTF-B 3.3 3.7 0.9 4
WS4.5DPF-B 4.5 4.6 45 30
WS4.5DPF-BH 4.5 4.6 150 45
WS4.5DPMF-BH 4.5 4.6 150 60
WS4.5DPMF-BHM 4.5 4.6 200 100
WS4.5DFVH 4.85 5 200 55
WS4.5DFVXM 4.85 5 300 95
WS05DTUF-B 5 6 0.6(TYP) 0.7(MAX) 5.5
WS05DUCMFH-B 5 6 1.0(TYP) 1.5(MAX) 19
WE40115F 5 6 0.3(TYP) 0.5(MAX) 4
WE05DRF-B 5 6 0.5 4
WE05DGCF-B 5 6 0.3 3
WE05DUCF-B 5 6 0.8 3
WE05DUCF-BF 5 6 0.6 1
WE05DLCF-B 5 5.6 3.5 3
WE05DLVF-B 5 5.8 7 4
WE05DF-BS 5 6 15 7
WE05DF-BH 5 5.6 18 9
WS05DPF-B 5 6 40 20
WS05DPF-BH 5 6 100 26
WE05DUCF 5 5.6 0.8 1
WS05DUCFM 5 6 1.3 8
WE05DLCF 5 6 2.5 3
WE05DFD 5 6 20 2.5
WE05DF 5 6 95 15
WS05DF 5 5.6 260 30
WS05DPMF-BHM 5 6 240 90
WS05DTUF-BL 5 6 0.6 5.5
WS05DTF-BL 5 6 0.9 4
WS5.5DFVH 5.5 5.7 160(TYP) 200(MAX) 50
WS6.3DFD 6.3 6.8 184(TYP) 220(MAX) 32
WS6V3DF 6.3 6.8 260 35
WE07DF-BH 7 8.0-13.0 19(TYP) 25(MAX) 9
WE07DF-B 7 8.5 25 9
WS07DF-B 7 8 50 20
WE07DF 7 7.8 55 9
WS07DF 7 8 200 22
WS09DFVXM 9 9.5 240(TYP) 300(MAX) 28
WE09DUCF-B 9 9.5 0.8(TYP) 1.2(MAX) 2.5
WS10DFVXM 10 11 300 36
WE12DF-BH 12 13.3 15(TYP) 20(MAX) 6
WE12DUCF-B 12 13 0.7(TYP) 1.2(MAX) 2.5
WE12DF-B 12 13.3 12 4
WS12DF-B 12 13.3 35 14
WE12DF 12 13.3 36 7
WS12DF 12 13.3 120 16
WS12DFVXM 12 13.3 220 32
WS12DTF-B 12 13.3 0.9 4
WE15DUCF-B 15 16.5 0.7(TYP) 1.2(MAX) 2.5
WE15DF 15 16.7 50 7
WS15DF-B 15 16.7 40(TYP) 50(MAX) 12
WS15DFVXM 15 16 220 30
WS61418F 18 18.5 0.5(TYP) 0.7(MAX) 4
WS18DFVXMA 18 20 95(TYP) 120(MAX) 45
WE18DUCF-B 18 19.5 0.7(TYP) 1.2(MAX) 2.5
WS18DF-B 18 19.5 35(TYP) 40(MAX) 10
WS18DFVXM 18 19 180 26
WS20DFVXMA 20 22 110 30
WS24DF-B 24 26.7 26 9
WS61419F 24 27 0.5(TYP) 0.7(MAX) 4
WS24DF 24 26.7 55 9
WS26DFVXM 26 28 100 17
WS30DF 30 32 40 7
WS36DF 36 37 19(TYP) 30(MAX) 5
WS36DF-BH 36 38 21(TYP) 30(MAX) 7
WS7116EQFL 3.3/15 3.5/16 1.2(TYP) 1.5(MAX) 8
WS12DFVXM 12 13.3 220 32
WE3.3MF-BH 3.3 3.7 20(TYP) 25(MAX) 11
WE05MUCA 5 6 0.7(TYP) 1.0(MAX) 5.5
WE05MF-BH 5 5.6 20 8
WE05MUC 5 6 0.8 5
WS4.5DPHLXM 4.5 4.7-7 580(TYP) 700(MAX) 220
WS4.5DPX 4.5 4.8 700 170
WS4.5DPXL 4.5 5 335(TYP) 400(MAX) 105
WS4.5DPHXM 4.85 5.0-7.0 600(TYP) 700(MAX) 205
WS4.85DPH 4.85 4 540(TYP) 700(MAX) 170
WS05DP 5 5.7 850 100
WS07DP 7 7.7 1000 100
WS08DLCP-B 8 8.5 0.4(TYP) 0.6(MAX) 8
WS10DP 10 11.5 537(TYP) 640(MAX) 80
WS10DPXM 10 10.4 980 160
WS12DP 12 13 420 70
WS15DP 15 16.7 400 60
WS15DCP-B 15 16.7 100 24
WS18DP 18 20 350 45
WS20DP 20 22 300 45
WS03-2RUCB 3.3 4 0.35 8
WS05-2R2P 5 5.6 0.8 5
WS05-2R2PL 5 6 0.5 4
WS24P4M 24 25 347(TYP) 400(MAX) 110
WS26P4M 26 28 450 100
WS2.5-4R1PA 2.5 3 1.2 9
WS26P4N 26 28.5 800 120
WS26P4NK 26 28 600 140
WS4.5P4N3 4.5 5 3000 260
WS4.5P4N3-B 4.5 4.6 600 220
WS05P4N3P 5 5.6 3500 300
WS07P4N3 7 7.7 1500 240
WS10P4N3 10 11 1700(TYP) 2000(MAX) 260
WS12P4N3 12 13.3 800 130
WS12P4N3A 12 13.4 2000 240
WS12P4N3U 12 13.3 1000 200
WS15P4N3A 15 16.7 1700 200
WS15P4N3U 15 16.7 1500 170
WS18P4N3A 18 20 1500 160
WS18P4N3U 18 20 800 150
WS20P4N3 20 21 890(TYP) 1200(MAX) 150
WS22P4N3P 22 23.5 1000 200
WS24P4N3 24 26 560 150
WS24P4N3H 24 25 700(MAX) 200
WS30P4N3H 30 30.5 600(TYP) 720(MAX) 200
WS2.5-4R7NS 2.5 2.7 3.6(TYP) 5(MAX) 40
WS3.3-4R2P 3.3 3.7 0.8 5.5
WS5414KC 5 6 0.65(TYP) 0.85(MAX) 4
WS05-4TP 5 6 1 6
WS05-4R2P 5 6 0.8 5
WS05-4R2PJ 5 6 0.45 3
WS05-4R3P 5 6 0.8 4.5
WE14001C 60 72 6.6(TYP) 10(MAX) 4.5
WS3.3-2R1N 3.3 3.5 10 80
WS2.5-4R1N 2.5 3 2.7(TYP) 4(MAX) 28
WS3.3-2RS1N 3.3 4 14(TYP) 20(MAX) 120
WS3.3-4R1N 3.3 3.5 5 25
WS06-2R1N 6 6.5 14(TYP) 20(MAX) 120
WS3.3-4R7NS 3.3 3.5 3.6(TYP) 5(MAX) 40
WE3.3-8R2P 3.3 3.7 0.8 6
WE03-6R1N 3.3/5 3.7/5.5 0.56(TYP) 0.8(MAX) 5
WE05-6R1N 5 6 1 4
WS05-4RM 5 6 3 8
WS05MDAC 5 6 15(TYP) 20(MAX) 9
WS03DLCX-B 3 4 2 13
WS03DUC-B 3.3 4.0-7.0 0.35(TYP) 0.6(MAX) 8.5
WS03DLCX-BH 3.3 4 1.8(TYP) 2.5(MAX) 20
WS03DLC 3.3 3.7 1(TYP) 1.5(MAX) 25
WS03D-B 3.3 4 40 30
WS03D 3.3 4 240 27
WS03DLC-B 3.3 4 2 20
WS7195ED 3.3 4 0.8 24
WS4.5D3HP3K-B 4.5 4.6 250 135
WS05DUC-B 5 6 0.35(TYP) 0.6(MAX) 5.5
WS05DLV 5 6 170 28
WS05D-B 5 6 33 22
WS05D-BH 5 6 100 26
WS05DLC-B 5 6 1.35 17
WS07D-B 7 7.8 40 18
WS08D 8 9 140 20
WS08DLV 8 8.7 183(TYP) 220(MAX) 30
WS08DLC-B 8 8.5 1.35 20
WS12D-B 12 13.3 30 12
WS12DLC 12 13.3 1.35 15
WS12DLC-B 12 13.3 1.35 11
WE15D3BC-B 15 16.7 20(TYP) 30(MAX) 7
WS15DUC-B 15 16.7 0.7(TYP) 1(MAX) 15
WS15D-B 15 16.7 35 10
WS15D 15 16.7 85 12
WS15DLC-B 15 16.7 1.35 10
WS18DLC-B 18 20 1.35 12
WS24D-BH 24 26.7 28(TYP) 40(MAX) 9
WS24D-B 24 26.7 30 8
WS24D 24 26.7 50 9
WS24DLC-B 24 26.7 1.35 9
WS30D 30 32 34 6.5
WS36D-BH 36 38 20 5.5
WS7139ZD 36 38 21 7
WS36D 36 40 30 6
WS4.5D3HP 4.5 5 720 100
WS4.5D3HV 4.7 4.8 485(TYP) 600(MAX) 170
WS07D3HP 7 8 600 80
WS12D3HP 12 13 280 50
WS15D3HP 15 16 380 50
WS03D5-B 3.3 4 100 30
WE03D5-B 3.3 3.7 20 7
WS03D5 3.3 4 150 15
WE05D5GC-B 5 6 0.5 3
WE05D5UC-B 5 6 1 1
WE05D5LC-B 5 5.5 3.5 2.5
WE05D5LV-B 5 5.8 8 4
WE05D5LV-BH 5 5.6 8.5(TYP) 9.5(MAX) 5
WE05D5BC-B 5 5.6 13 5
WS05D5-B 5 6 50 20
WE05D5UC 5 6 0.8 4
WE05D5BC 5 6 100 14
WS05D5 5 6 90 12
WE7239K5 5 5.6 15 8
WE07D5-B 7 8 10(TYP) 20(MAX) 4.5
WE07D5 7 7.8 55 9
WS07D5H 7 8 200 27
WE12D5 12 13.3 50 6
WS12D5-B 12 13.3 40 12
WE24D5 24 26.7 50 9
WE24D5-B 24 26.7 15 5.5
WS36D5-B 36 39 21(TYP) 35(MAX) 7
WE36D5 36 40 30 6
WS36D5 36 38 40 5
WS05-8LCDA 5 5.5 20(TYP) 40(MAX) 8
WS2.8-4LVUB 2.8 3 2 22
WS3.3-2PLC 3.3 3.7 15 100
WS06-2PLC 6 6.7 20 100
WS15MDAC 15 16.7 40 12
WS15MDAC 15 16.7 40 12
WE05R 5 6 1 6.5
WS05RXLC 5 6 3.5 23
WS70RH 70 80 10 25
WS03M2T-B 3.3 4 120 20
WS03M2T 3.3 4 240 25
WE05M2UC 5 6 0.8 5
WE05MLC 5 6 1 /
WE05MLC-B 5 6 3.5 2
WS05M2T-B 5 6 90 18
WS05M2T-BH 5 5.6 100 43
WS05M2T 5 6 180 18
WS08M2T-BH 8 8.5 50 35
WS12M2TH 12 13.3 110(TYP) 150(MAX) 20
WS12M2T-B 12 13.3 36 12
WS12M2T-BA 12 13.3 56(TYP) 70(MAX) 20
WS12M2T 12 13.3 60 12
WS15M2T-B 15 16.7 30 10
WS15M2T 15 16.7 55 10
WS24M2T-B 24 26.7 18 6
WS24M2T 24 26.7 36 5
WS36M2T-BH 36 39 20 4
WS1236M 36 / 12 39 / 13.3 25 13
WS712M 7.0/12.0 7.5/13.3 75 5.0/12.0
WS03-4RULT5 3.3 3.5 3(TYP) 5(MAX) 28
WE05-4HT5 5 5.5 15(TYP) 20(MAX) 10
WS03-4R2S 3.3 3.7 2 14
WS05MS 5 6 100 14
WE05-4RVLC 5 6 1.5 4
WE05-4RVLCH 5 6 2 7
WS05-4R 5 6 2 15
WS05-4RUL 5 6 5 24
WS05-4R5S 5 6 5 35
WE05-5RVA 5 6 0.65(TYP) 1(MAX) 3
WS05MF-B 5 6 7(TYP) 10(MAX) 4
WS05MF 5 6 70 8
WE05-2RT35 5 6 0.9 5
WS05MFC 5 6 80 9
WE05-4RT3 5 6 1.5 6
WE05M5LC 5 6 2 /
WE05M5LC-B 5 6 3.5 2
WE05MF 5 6 16.5(TYP) 20(MAX) 2.5
WE05MF5H 5 6 80 9
WE05MFC 5 6 20 2
WE05-2RT5 5 6 0.6 4
WE05-4RT5 5 6 1.0 4
WE05MFCH 5 6 28（TYP） 4.5
Automotive Products
WE05DF-BH-AT 5 5.6 18 8
WE05DF-BN-AT 5 6 7(TYP) 15(MAX) 4
WE05DLCF-B-AT 5 5.6 3.5 2
WE05DRF-B-AT 5 6 0.5 4
WE05DUCF-AT 5 6 0.7 4
WE05DUCF-BF-AT 5 6 0.6 3
WE12DF-B-AT 12 13.3 15 5
WS24DF-AT 24 26.7 55 9
WS4.5DPV-AT 4.5 4.8 600 130
WS4.5DPVL-AT 4.5 4.6 500(TYP) 600(MAX) 180
WS12P4N3-AT 12 13.3 800(TYP) 1000(MAX) 130
WS05-4R2P-AT 5 6 0.8 4
WE3.3-8R2P-AT 3.3 3.7 0.8 4.5
WS03DLC-B-AT 3.3 4 1(TYP) 1.5(MAX) 20
WS05D-B-AT 5 6 50 20
WS05DLC-B-AT 5 6 1.35 17
WS12D-B-AT 12 13.3 40 12
WS15D-B-AT 15 16.7 40 12
WS15DLC-B-AT 15 16.7 1.35 14
WS24D-B-AT 24 26.7 30 8
WS24DLC-B-AT 24 26.7 1.5 9
WS36D-AT 36 40 40 5
WS36D-BH-AT 36 38 20 6
WS36DLC-B-AT 36 40 1.2(TYP) 1.5(MAX) 6
WE03D5-B-AT 3.3 3.7 20 7
WE05D5BC-B-AT 5 5.6 7(TYP) 10(MAX) 4
WE05D5LC-B-AT 5 5.5 3.5 2.5
WE24D5-AT 24 26.7 50 9
WE24D5-B-AT 24 26.7 15 5.5
WE36D5-AT 36 40 35 5
WS36D5-B-AT 36 39 21(TYP) 35(MAX) 7
WS05M2T-B-AT 5 6 40(TYP) 50(MAX) 18
WS24M2T-B-AT 24 26.7 30 8
WS36M2T-B-AT 36 40 20 6
WS05-4R-AT 5 6 1.5(TYP) 2(MAX) 12
